电动遥控屏风升降器产品说明

一、屏风升降器采用微型原装电机，高精密度的导轨和直线轴承配合，传动流畅，低发热，低噪音（运行时声音低于45分贝），工作性能稳定，使用寿命长。所有线路采用屏蔽技术，抗信号和磁场干扰，对人体无辐射，不带感应电，不漏电，使用安全，环保安全。控制线路板采用全球先进集成智能识别芯片组，限位开关双重保护，经专业测试，使用寿命达20000次无异常。

二、产品参数：

 额定电压：AC100V-240V，额定功率：50W，电机工作电压：DC24V，动态承载：15KG，静态承载：20KG，升降速度：30mm/s，工作噪音：≦45db  升降行程：350MM（也可根据客户要求定制行程），控制方式：遥控，手控，支持中控

三、安装说明：

1、把屏风桌一侧板与前缘板内板固定好，竖立于地面。

2、把升降器PF-A,PF-B固定于屏风桌一侧板上，建议固定孔预埋M5螺母，安装孔距如下图，各升降器上横杆须在同一水平面上，上横杆超出侧板15mm，以便架固前屏风板。

3，将电源适配器、接收器、PF-A,PF-B按下图对接起来后，通电测试空载功能，如无异常侧把升降器上升约20CM，以便打螺母固定屏风板。

4、将全部屏风板固定在上横杆上，通电升降测试流畅性。

5、把屏风桌另一侧板及前挡板外板固定好，用M4自攻螺丝分别固定遥控器和接收器，再通电升降测试流畅性，安装完成。

一、产品性能

1、本产品材料性能高，稳定性好，结构合理：外壳为高强度阴燃尼龙料，适合-20℃到120℃环境下工作，齿轮为美国进口杜邦高强度塑料，具有硬度高机械噪音低等特点，齿条为Φ12钢材，管材为镀锌铁管，整体结构紧凑坚固。本产品材料性能稳定，受外界环境影响小

2、产品电器元器件质量过硬：电机为DC24V直流纯铜电机，可升降20000个行程（升降频率不超过20%），噪音不超过50bp,限位开关点击寿命不低于50000次，有CCC等相关认证

3、本品线材为120℃耐高温线，均通过20kg拉力测试，线芯为0.75平方铜线，可支持10A以内电流（电机正常工作电流为2A）

4、控制盒可接收100米范围内433无线信号，最大可输出功率120W（5A），产品如有短路或超负荷等异常情况可自动保护并发出双响蜂鸣提示音，控制盒自带上升/下降按钮件应急或维护使用。

五、注意事项

1、产品应置于阴凉干燥处贮存。

2、贮存及安装过程中切忌液体、铁屑等导体涌入产品各部件内。

3、固定各升降器时上横杆须在同一水平面。

4、各屏风板质量总和理论不超过15K。

5、屏风板与侧板间应留有充分空隙以保证升降过程中不受强阻力干。

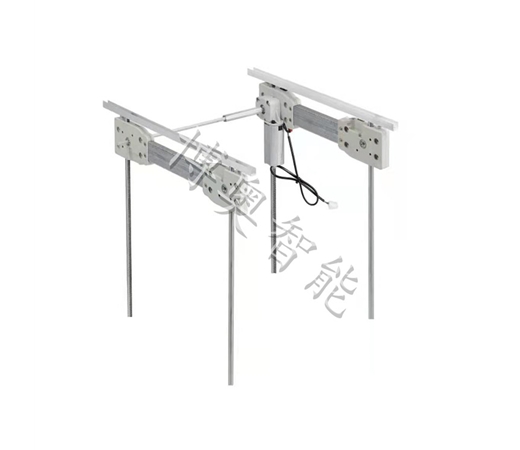

六、产品图片：
